UNIDENTIFIED IDE PLUS-V3
Data Bus16-bit ISA
Card SizeHalf-length, full-height card
Hard Drives supportedTwo IDE (AT) drives
Floppy drives supportedTwo 360KB, 720KB, 1.2MB, or 1.44MB drives

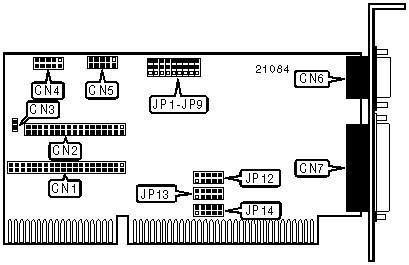

CONNECTIONS
FunctionLocationFunctionLocation
40-pin IDE (AT) Interface connector-internalCN19-pin serial port 1 - externalCN5
34-pin control cable connector - floppy driveCN215-pin game port - externalCN6
2-pin connector - drive active LEDCN325-pin parallel port - externalCN7
10-pin serial port 2 - internalCN4
USER CONFIGURABLE SETTINGS
FunctionLabelPosition
»Parallel port address is 378-37Fh (LPT1)JP1Pins 1 & 2 closed
 Parallel port address is 278-27Fh (LPT2)JP1Pins 2 & 3 closed
»Serial port 1 enabledJP2Pins 1 & 2 closed
 Serial port 1 disabledJP2Pins 2 & 3 closed
»Floppy drive controller enabledJP3Pins 1 & 2 closed
 Floppy drive controller disabledJP3Pins 2 & 3 closed
»IDE(AT) interface enabledJP4Pins 1 & 2 closed
 IDE(AT) interface disabledJP4Pins 2 & 3 closed
»Serial port 2 address is 2F8-2FFhJP5Pins 1 & 2 closed
 Serial port 2 address is 2E8-2EFhJP5Pins 2 & 3 closed
»Serial port 1 address is 3F8-3FFhJP6Pins 1 & 2 closed
 Serial port 1 address is 3E8-3EFhJP6Pins 2 & 3 closed
»Serial port 2 enabledJP7Pins 1 & 2 closed
 Serial port 2 disabledJP7Pins 2 & 3 closed
»Parallel port enabledJP8Pins 1 & 2 closed
 Parallel port disabledJP8Pins 2 & 3 closed
»Game port enabledJP9Pins 2 & 3 closed
  Game port disabledJP9Pins 1 & 2 closed
SERIAL PORT 1 INTERRUPT SELECTION
IRQJP12/pins 1 & 2JP12/pins 3 & 4JP12/pins 5 & 6JP12/pins 7 & 8JP12/pins 9 & 10
  IRQ3ClosedOpenOpenOpenOpen
»IRQ4OpenClosedOpenOpenOpen
  IRQ5OpenOpenClosedOpenOpen
  IRQ7OpenOpenOpenClosedOpen
  IRQ9OpenOpenOpenOpenClosed
SERIAL PORT 2 INTERRUPT SELECTION
IRQJP13/pins 1 & 2JP13/pins 3 & 4JP13/pins 5 & 6JP13/pins 7 & 8JP13/pins 9 & 10
»IRQ3ClosedOpenOpenOpenOpen
  IRQ4OpenClosedOpenOpenOpen
  IRQ5OpenOpenClosedOpenOpen
  IRQ7OpenOpenOpenClosedOpen
  IRQ9OpenOpenOpenOpenClosed
PARALLEL PORT INTERRUPT SELECTION
IRQJP14/pins 1 & 2JP14/pins 3 & 4JP14/pins 5 & 6JP14/pins 7 & 8JP14/pins 9 & 10
  IRQ3ClosedOpenOpenOpenOpen
  IRQ4OpenClosedOpenOpenOpen
  IRQ5OpenOpenClosedOpenOpen
»IRQ7OpenOpenOpenClosedOpen
  IRQ9OpenOpenOpenOpenClosed
